İnert Gazlı Yangın Söndürme Sistemleri (IG-01, IG-100, IG-55, IG-541)
İnert gazlı yangın söndürme sistemleri; atmosferde doğal olarak bulunan argon (Ar), azot (N₂) ve gerektiğinde karbondioksit (CO₂) gazlarını kullanarak mahale deşarj edilen, ortamdaki oksijen konsantrasyonunu yanmanın sürdürülemediği seviyeye (%10.5 – %12.5 aralığı) düşürerek yangını fiziksel boğma (smothering) prensibiyle söndüren sistemlerdir.
Küresel F-Gaz (HFC faz indirimi) ve PFAS kısıtlamalarına tam uyumlu olan inert gazlar; sıfır ODP (Ozon Tüketme Potansiyeli), sıfır GWP (Küresel Isınma Potansiyeli) ve sıfır kimyasal kalıntı sunar. Termal dekompozisyon esnasında hiçbir toksik veya korozif HF (hidrojen florür) asidi oluşturmazlar. 200 veya 300 bar depolama basıncıyla çalışan bu sistemler, veri merkezleri, tarihi arşivler, müzeler ve yüksek gerilim trafo odaları için küresel standartlarda birincil koruma çözümüdür.
İnert Gazlı Sistemler Yangını Nasıl Söndürür? (Oksijen Seyreltme Prensibi)
Havadaki normal oksijen (O₂) konsantrasyonu deniz seviyesinde hacimsel olarak yaklaşık %20.9 düzeyindedir. Standart katı (A sınıfı) ve yanıcı sıvı (B sınıfı) hidrokarbon yangınlarının alevli olarak sürebilmesi için ortamda en az %14 – %15 oranında oksijen bulunması şarttır.
İnert gaz boşaltıldığında mahalde şu fiziksel süreç gerçekleşir:
1. Fiziksel Oksijen Seyreltme (Smothering / Boğma)
Mahale hesaplanan miktarda inert gaz enjekte edilerek ortamdaki oksijen oranı %10.5 ile %12.5 bandına indirilir. Alev üçgeni oksijen yetersizliği nedeniyle bozulur ve yangın saniyeler içinde fiziksel olarak söner.
2. Oksijen Konsantrasyonu ve Ajan Konsantrasyonu Ayrımı
Mühendislik hesaplarında Oksijen Konsantrasyonu ile Ajan Konsantrasyonu birbirine karıştırılmamalıdır. Oksijenin %12'ye indirilmesi için odaya oda hacminin yaklaşık %38 – %45'i kadar inert gaz boşaltılması gerekir. Kimyasal gazların %6-%8'lik tasarım oranlarına göre inert gazlarda çok daha yüksek hacimde gaz transferi gerçekleşir.
3. Sıfır Termal Ayrışma ve Korozif Asit Riski
Halokarbon kimyasal temiz gazlar alevle temas ettiğinde 500°C üzerinde HF (hidrojen florür) asidi üretebilir. İnert gazlar flor atomu içermeyen doğal elementler olduğundan alev sıcaklığında hiçbir kimyasal ayrışmaya uğramaz, hassas sunucuları ve arşiv evraklarını asit korozyonundan tamamen korur.
Dört Temel İnert Gaz Ajanı (ISO 14520 / TS EN 15004 / NFPA 2001)
Uluslararası standartlarda kabul edilmiş ve sahada yaygın olarak uygulanan 4 ana inert gaz formülasyonu mevcuttur:
IG-01 (%100 Saf Argon - Ar) · TS EN 15004-7
%100 saf argon gazından oluşur. Özgül ağırlığı havanın yaklaşık 1.38 katıdır (havadan belirgin şekilde ağırdır). Bu ağırlık özelliği sayesinde zemin seviyesinde, yükseltilmiş taban döşemelerinde ve kablo kanallarında gaz tabakasının kalıcılığı son derece yüksektir.
IG-100 (%100 Saf Azot / Nitrojen - N₂) · TS EN 15004-8
Atmosfer havasının %78'ini oluşturan saf azot gazıdır. Yoğunluğu havanın yoğunluğuna son derece yakındır (~0.97). Hacim içerisinde yukarıdan aşağıya mükemmel homojen bir dağılım sergiler, sıcaklık farklarında tabakalaşma yapmaz ve ekonomik dolum imkanı sunar.
IG-55 (%50 Azot, %50 Argon - Argonite) · TS EN 15004-9
Eşit oranda azot ve argon gazı karışımıdır. Karışımın yoğunluğu havanın yoğunluğuna neredeyse birebir denktir (~1.18). Homojen yayılım ve oda içinde kalıcılık (retention) dengesi en optimum gazlardan biridir.
IG-541 (%52 Azot, %40 Argon, %8 CO₂ - Inergen) · TS EN 15004-10
İçeriğindeki %8 karbondioksit (CO₂), insan fizyolojisinde hayati bir rol oynar. Oksijen seviyesinin %12'ye düştüğü bir ortamda kandaki hafif CO₂ artışı beynin solunum merkezini uyarır; arteriyel kan damarlarını genişleterek beyne ve hayati organlara giden oksijen akışını destekler (respiratory stimulation). İnsanlı mahallerde en güvenli kabul edilen gaz karışımıdır.
İnert Gazların Karşılaştırmalı Mühendislik Matrisi
| Ajan Kodu | Gaz Bileşimi | Bağıl Yoğunluk (Hava=1) | ODP / GWP | Standart Bölümü | Öne Çıkan Mühendislik Avantajı |
|---|---|---|---|---|---|
| IG-01 | %100 Argon (Ar) | 1.38 (Havadan ağır) | 0 / 0 | TS EN 15004-7 / NFPA 2001 | Döşeme altı ve alt seviye sızdırmazlığı yüksek mahallerde üstün kalıcılık |
| IG-100 | %100 Azot (N₂) | 0.97 (Havayla eşdeğer) | 0 / 0 | TS EN 15004-8 / NFPA 2001 | Hacimsel homojen dağılım, kolay ve ekonomik yerel tedarik imkanı |
| IG-55 | %50 N₂ + %50 Ar | 1.18 (Dengeli) | 0 / 0 | TS EN 15004-9 / NFPA 2001 | Azot ve argonun fiziksel avantajlarını birleştiren kararlı yayılım |
| IG-541 | %52 N₂ + %40 Ar + %8 CO₂ | 1.18 (Dengeli) | 0 / 0 | TS EN 15004-10 / NFPA 2001 | Solunum uyarımı sayesinde insanlı alanlarda en yüksek fizyolojik güvenlik |
İnsan Güvenliği: NOAEL, LOAEL ve Oksijen Güvenlik Eşikleri
İnert gazlar zehirli (toksik) değildir; ancak ortamdaki oksijen konsantrasyonunu düşürdükleri için insanlı mahallerde standart limitlerine titizlikle uyulmalıdır:
- NOAEL (No Observed Adverse Effect Level - Gözlemlenebilir Yan Etki Görülmeyen Seviye): Standartlarda ajan konsantrasyonu bazında %43 olarak tanımlanmıştır. Bu ajan oranına karşılık gelen artık oksijen konsantrasyonu yaklaşık %12 O₂ düzeyidir. İnsanlı mahallerde tasarım konsantrasyonu bu seviyeyi aşmamalıdır.
- LOAEL (Lowest Observed Adverse Effect Level - En Düşük Yan Etki Seviyesi): Ajan konsantrasyonu bazında %52 olarak belirlenmiştir (karşılık gelen artık oksijen yaklaşık %10 O₂). Oksijenin %10'un altına inmesi kısa sürede hipoksi riskine yol açabileceğinden, bu konsantrasyondaki mahallerde personelin derhal tahliye edilmesi zorunludur.
- Sistem Güvenlik Kilitleri: İnsanlı tesislerde deşarj öncesi en az 30 saniyelik sesli/ışıklı tahliye uyarısı, mekanik bakım kilit valfi ve acil durum gaz durdurma butonları projeye entegre edilir.
Yüksek Basınçlı Depolama (200 / 300 Bar) ve PRV Teknolojisi
Kimyasal gazlar (FM-200 ve Novec 1230) silindir içinde sıvı fazda depolanabilirken, inert gazlar oda sıcaklığında kritik sıcaklıklarının üzerinde oldukları için daima sıkıştırılmış gaz fazında kalır. Yeterli gaz kütlesini depolamak için yüksek basınç kullanılır:

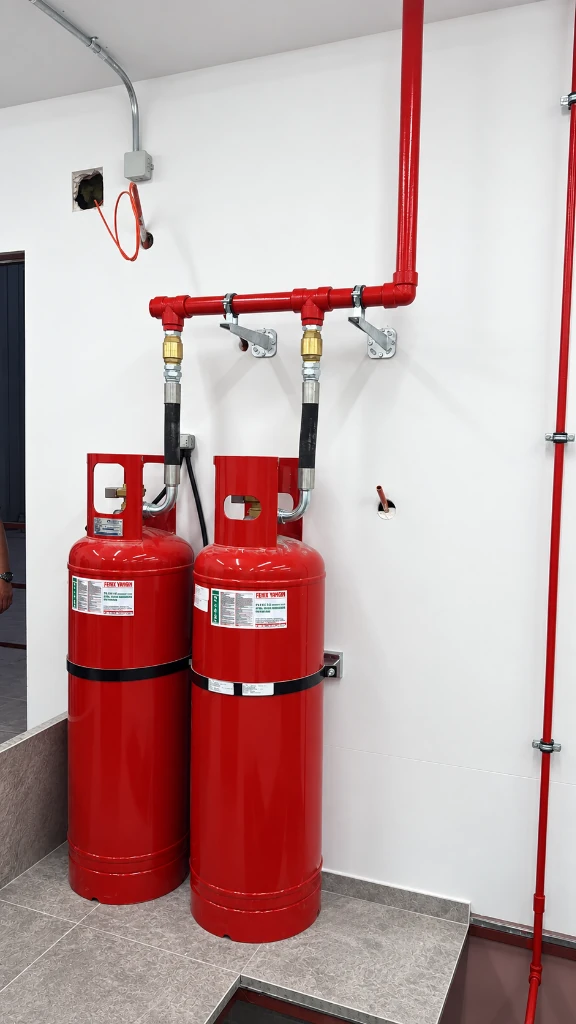

200 Bar ve 300 Bar Silindir Bataryaları
İnert gazlar dikişsiz yüksek mukavemetli çelik silindirlerde 200 bar (20 MPa) veya 300 bar (30 MPa) basınç altında depolanır. 300 bar teknolojisi, 200 bar sistemlere kıyasla silindir adet ve alan ihtiyacını yaklaşık %30 oranında azaltır.
Basınç Düşürücü Vana (PRV - Pressure Regulating Valve) Teknolojisi
Gelişmiş Fenix inert sistemlerinde, silindir çıkışında veya manifold girişinde patentli PRV regülatör vanalar kullanılır. Bu teknoloji, silindirlerdeki 300 bar'lık yüksek basıncı boru şebekesine girmeden önce sabit 40 – 60 bar seviyesine düşürür. Böylece boru tesisatında aşırı et kalınlığına sahip pahalı borular yerine standart Sch 40 borular kullanılabilir ve nozullarda basınç şoku engellenir.
Deşarj Süresi: 60 ila 120 Saniye
Halokarbon sistemlerde 10 saniyede tamamlanan ani deşarj yerine, inert gaz sistemlerinde standart gereği gaz deşarjı 60 saniye (en fazla 120 saniye) içerisinde kontrollü ve laminer bir debiyle gerçekleştirilir.
Aşırı Basınç Tahliye Damperi (Overpressure Relief Damper) Zorunluluğu
İnert gazlı söndürme sistemlerinin mühendislik tasarımında en kritik bileşenlerden biri mahal duvarına monte edilen basınç tahliye damperleridir:
Mahale oda hacminin %40'ı kadar ek gaz enjekte edildiğinde oda içinde anlık pozitif basınç dalgası (peak pressure) oluşur. TS EN 15004 ve NFPA 2001 uyarınca hesaplanan serbest alana sahip yerçekimi veya yay mekanizmalı tahliye damperi takılmazsa, odadaki alçıpan duvarlar patlayabilir, asma tavanlar çökebilir ve pencereler dışarı fırlayabilir.
Mahal Bütünlüğü ve Door Fan Test (Oda Sızdırmazlık Testi)
Odaya basılan inert gazın sızıp gitmemesi ve oksijenin yeniden tutuşma seviyesine yükselmemesi için mahalin sızdırmazlığı hayati önem taşır:
- Minimum 10 Dakika Kalıcılık Süresi (Retention Time): Standartlar gereği gaz boşaldıktan sonra tasarım konsantrasyonu en az 10 dakika boyunca korunan hacim içinde muhafaza edilmelidir.
- Devreye Alma Öncesi Test: Sistemin kabule uygunluğu, devreye alma öncesinde Door Fan Test (Oda Sızdırmazlık Testi) yapılarak doğrulanır. Kapı açıklığına kurulan kalibre fan ve yazılım ile odanın eşdeğer sızıntı alanı (EqLA) hesaplanır.
İnert Gazlar ile Diğer Gazlı Söndürme Sistemlerinin Karşılaştırması
| Kriter / Parametre | İnert Gazlar (IG-01 / 100 / 55 / 541) | FM-200 (HFC-227ea) | Novec 1230 (FK-5-1-12) | CO₂ (Karbondioksit) |
|---|---|---|---|---|
| Söndürme Prensibi | Fiziksel boğma (Oksijen %12'ye indirme) | Kimyasal radikal kırma + Isı çekme | Isı çekme (Fiziksel soğutma) | Fiziksel boğma (%34-75 konsantrasyon) |
| ODP / GWP Değeri | 0 / 0 (Tamamen Doğal) | 0 / 3220 (Yüksek GWP) | 0 / <1 (Ultra Düşük) | 0 / 1 (Referans) |
| HF Asit Üretimi | Sıfır (Flor içermez) | Termal temasla HF üretir | Termal temasla HF üretir | Sıfır |
| Depolama Basıncı | 200 / 300 bar (Sıkıştırılmış Gaz) | 25 / 42 bar (Sıvılaştırılmış) | 25 / 42 bar (Sıvılaştırılmış) | 58 bar (Sıvılaştırılmış) |
| Deşarj Süresi | 60 – 120 saniye | ≤ 10 saniye | ≤ 10 saniye | ≤ 60 saniye |
| İnsanlı Mahal Güvenliği | Güvenli (Tasarım konsantrasyonunda) | Güvenli (NOAEL %9) | Güvenli (NOAEL %10) | Ölümcül (Yalnızca İnsansız) |
| Mesafe ve Borulama | Çok uzun mesafelere taşınabilir | Sınırlı boru mesafesi | Sınırlı boru mesafesi | Orta mesafe |
İnert Gazlı Sistemlerin İdeal Uygulama Alanları
İnert gazların kalıntısız, iletkenliksiz, asitsiz ve çevre dostu yapısı belirli tesis tiplerinde benzersiz avantaj sağlar:
- Veri Merkezleri ve Server Odaları: Silindir bataryaları merkez binanın bodrumunda depolanıp yüksek katlardaki sunucu odalarına uzun boru hatlarıyla kayıpsız ulaştırılabilir. Detaylı bilgi için veri merkezi yangın söndürme çözümlerimizi inceleyin.
- Arşivler, Kütüphaneler ve Tarihi Müzeler: Tarihi belgeler, nadir el yazmaları ve tablolar nem veya asit dumanına maruz kaldığında telafisi imkansız zararlar görür. İnert gazlar sıfır nem ve sıfır asit reaksiyonu sunar. Bkz: arşiv ve müze yangın söndürme.
- Elektrik Dağıtım, Trafo ve Pano Odaları: İletken olmaması sebebiyle yüksek voltaj altında güvenle aktive olur. Bkz: trafo odası yangın söndürme.
- Sürdürülebilir Yeşil Binalar (LEED / BREEAM): F-Gaz ve PFAS regülasyonları kapsamında sıfır karbon ayak izi ve sıfır sera gazı emisyonu şartı koşan uluslararası sertifikalı projeler.
Standartlar ve Mühendislik Referansları
- TS EN 15004-1: Sabit yangın söndürme sistemleri - Gazlı söndürme sistemleri - Bölüm 1: Tasarım, kurulum ve bakım genel kuralları
- TS EN 15004-7: IG-01 Söndürücü Ajan için Özel Gereksinimler
- TS EN 15004-8: IG-100 Söndürücü Ajan için Özel Gereksinimler
- TS EN 15004-9: IG-55 Söndürücü Ajan için Özel Gereksinimler
- TS EN 15004-10: IG-541 Söndürücü Ajan için Özel Gereksinimler
- NFPA 2001: Standard on Clean Agent Fire Extinguishing Systems
- ISO 14520-1..15: Gaseous Fire-Extinguishing Systems - Physical Properties and System Design
- VdS 2380: İnert Gazlı Yangın Söndürme Sistemleri Kılavuzu
Sıkça Sorulan Sorular
İnert gazlı yangın söndürme sistemi nedir ve nasıl çalışır?
İnert gazlı yangın söndürme sistemleri; atmosferde doğal olarak bulunan argon ve azot gibi soy/asal gazları kullanarak mahale deşarj edilen, ortamdaki oksijen konsantrasyonunu yanmanın sürdürülemediği %10.5 ile %12.5 aralığına düşürerek yangını fiziksel boğma (smothering) prensibiyle söndüren, artık bırakmayan ve sıfır çevresel etkiye sahip temiz gazlı sistemlerdir.
İnert gazlar insanlı mahallerde güvenle kullanılabilir mi?
Evet. TS EN 15004 ve NFPA 2001 standartlarında belirlenen tasarım konsantrasyonlarında (%43 altı NOAEL eşiği), mahalde oksijen oranı yaklaşık %11.5-%12 seviyesinde tutulur. Bu oran kısa süreli insan tahliyesi için güvenlidir. Özellikle IG-541 (Inergen) gazındaki %8 karbondioksit içeriği, insan solunum refleksini uyararak oksijen alımını destekler.
İnert gaz sistemlerinde basınç tahliye damperi (pressure relief vent) neden zorunludur?
İnert gazlar mahale boşaltıldığında oda hacminin yaklaşık %38 ila %45'i kadar ilave gaz hacmi enjekte edilir. Standartlara uygun serbest tahliye alanı (basınç damperi) bırakılmazsa odada oluşacak pozitif pik basıncı duvarları, asma tavanları, pencereleri ve kapıları yapısal olarak yıkabilir.
İnert gazlar ile FM-200 ve Novec 1230 arasındaki temel farklar nelerdir?
FM-200 ve Novec 1230 kimyasal halokarbon bileşikleridir, 25-42 bar basınçta sıvı depolanır ve 10 saniyede boşalır. İnert gazlar ise tamamen doğal atmosferik gazlardır, 200 veya 300 bar basınçta sıkıştırılmış gaz halinde depolanır, 60-120 saniyede boşalır, sıfır ODP/GWP değerine sahiptir ve termal ayrışmada hiçbir aşındırıcı HF (hidrojen florür) asidi üretmez.
İnert gazlı söndürme sistemlerinde Door Fan Test (Oda Sızdırmazlık Testi) neden istenir?
TS EN 15004-1 ve ISO 14520 standartları, deşarj edilen inert gazın mahalde en az 10 dakika boyunca söndürme konsantrasyonunu korumasını (retention time) şart koşar. Oda sızdırmazlık testi, devreye alma öncesi mahal kaçaklarını tespit ederek gazın erken kaçmasını ve yangının yeniden alevlenmesini önler.
