TS EN 15004-1 · ISO 14520-1 · NFPA 2001 HACİM SIZDIRMAZLIK DEĞERLENDİRMESİ

Oda Sızdırmazlık Testi (Door Fan Testi)

Gazlı söndürme sistemlerinin korunan hacimde yangını söndürebilmesi ve yeniden alevlenmeyi önleyebilmesi için gerekli söndürme konsantrasyonunu en az 10 dakika boyunca tutabilmesi zorunludur. Door Fan Testi (Kapı Fanı Testi), bu performansın tahribatsız olarak ölçülmesini sağlar.

TS EN 15004-1 Ek E, ISO 14520-1 ve NFPA 2001 standartlarına uygun olarak kalibre edilmiş kapı fanı ekipmanı (blower door) ve diferansiyel basınç sensörleri ile mahalin eşdeğer kaçak alanı (ELA) ve gaz tutma süresi (retention time) milimetrik hassasiyetle hesaplanır.

Test Randevusu Alın +90 212 618 07 01 +90 212 618 07 02

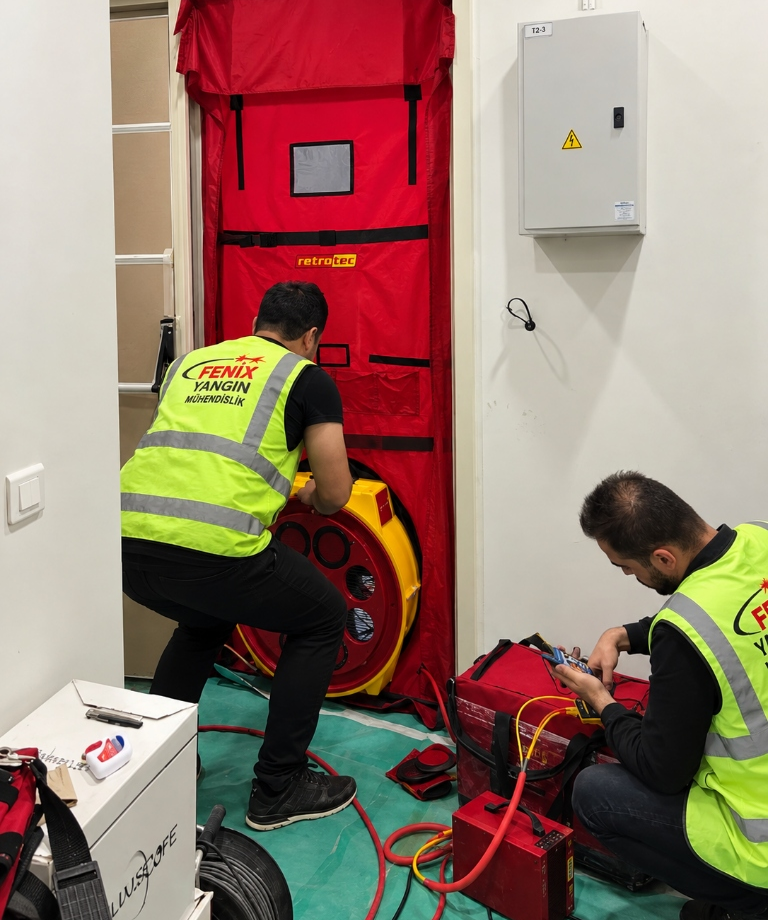

Oda sızdırmazlık testi için kapı fanı düzeneği ve ölçüm uygulaması

TS EN 15004 & ISO 14520

NFPA 2001 Standardı

10 Dakika Kalış

Minimum Tutma Süresi

Blower Door Fanı

Tahribatsız Ölçüm Metodu

ELA & Basınç Analizi

Hacim Bütünlüğü Doğrulaması

TESTİN AMACI VE ÖNEMİ

Oda Sızdırmazlık Testi Neden Önemlidir?

Gazlı söndürme sistemlerinin başarısı, uygulandıkları ortam içinde gerekli söndürme konsantrasyonuna, istenilen süre boyunca erişilmesine bağlıdır. Bunun anlamı; gazlı söndürme uygulanan hacmin sızdırmazlığı en az gerekli konsantrasyonu sağlayacak nitelikte olmalıdır.

Door Fan Testi ile Oda Sızdırmazlık Testinin İlişkisi: Yangın mühendisliğinde "oda sızdırmazlığı", hacmin yangın söndürme konsantrasyonunu koruma performans hedefidir. Door Fan Testi (Kapı Fanı Testi) ise bu performansın TS EN 15004-1 Ek E, ISO 14520-1 ve NFPA 2001 standartlarına göre sahada tahribatsız olarak ölçülmesini, eşdeğer kaçak alanının (ELA) ve 10 dakikalık tutma süresinin doğrulanmasını sağlayan uluslararası standartlaştırılmış ölçüm metodolojisidir.

Gaz boşaldıktan hemen sonra ortamdaki yangın sönmüş olabilir; fakat ortamda yeniden yanma meydana gelmemesi için gazın en az 10 dakika boyunca mahalde kalması gerekir. Eğer odada kontrolsüz açıklıklar bulunursa, söndürücü gaz ortamdan erkenden uzaklaşır ve yangının yeniden başlama riski ortaya çıkar.

Bu deneme; bir hacimde açıklıkların bulunması, enerji tasarrufu ve bütünsellik gibi farklı amaçlarla da yapılsa da, özellikle temiz gazlı söndürme sistemlerinin başarısının garanti edilebilmesi için devreye alma öncesinde gerçekleştirilmesi gerekli bir denemedir.

Gerekli Konsantrasyon

Hedef Söndürme Seviyesi

10 Dakika Kalma Süresi

Yeniden Yanmanın Önlenmesi

Hacim Sızdırmazlığı

Yeterli Nitelik Güvencesi

Devreye Alma Öncesi

Sistem Başarısının Garantisi

Açıklıkların Tespiti

Hacim Bütünselliği

Tadilat Sonrası Kontrol

Testin Yinelenmesi

STANDART VE KRİTERLER

10 Dakikalık Minimum Kalma Süresi

Temiz gazlı yangın söndürme sistemlerinde gazın korunan ortamda kalma süresi uluslararası standartlar tarafından net bir çerçeveye bağlanmıştır.

NFPA 2001 ve ISO 14520 Standartları

Temiz gazlar için NFPA 2001 ve ISO 14520 standartları tarafından belirlenen, gazın ortama boşaldıktan sonra oda içerisinde minimum kalma süresi 10 dakikadır. Bu standartlar, gazlı söndürme uygulanan hacmin sızdırmazlığının en az bu süreyi ve gerekli konsantrasyonu sağlayacak nitelikte olmasını öngörür.

Yeniden Yanmanın Önlenmesi

Gaz boşaldıktan hemen sonra ortamdaki yangın sönmüş olabilir; fakat yeniden yanma olmaması için bu 10 dakikalık zaman tarif edilir. Korunan hacmin bu süre boyunca gazı tutabilmesi, yangının kontrol altına alınması ve mahalin güvenliği açısından hayati önem taşır.

UYGULAMA ZAMANLAMASI

Oda Sızdırmazlık Testi Ne Zaman Yapılmalıdır?

Kaynak standartlar ve gereklilikler doğrultusunda oda sızdırmazlık testinin gerçekleştirilmesi gereken iki temel durum bulunmaktadır:

Devreye Alma Öncesinde

Özellikle temiz gazlı söndürme sistemlerinin başarısının garanti edilebilmesi için devreye alma öncesinde gerçekleştirilmesi gerekli bir denemedir. Bu aşamada mahalde açıklıkların bulunması, bütünsellik ve enerji tasarrufu gibi unsurlar doğrulanır.

Korunan Mahalde Tadilat Yapıldıktan Sonra

Eğer korunan mahalde tadilat yapıldı ise sızdırmazlık testi yinelenmelidir. Bunun anlamı; gazlı söndürme uygulanan hacmin sızdırmazlığının, yapılan tadilata rağmen en az gerekli konsantrasyonu sağlayacak nitelikte kalması gerektiğidir.

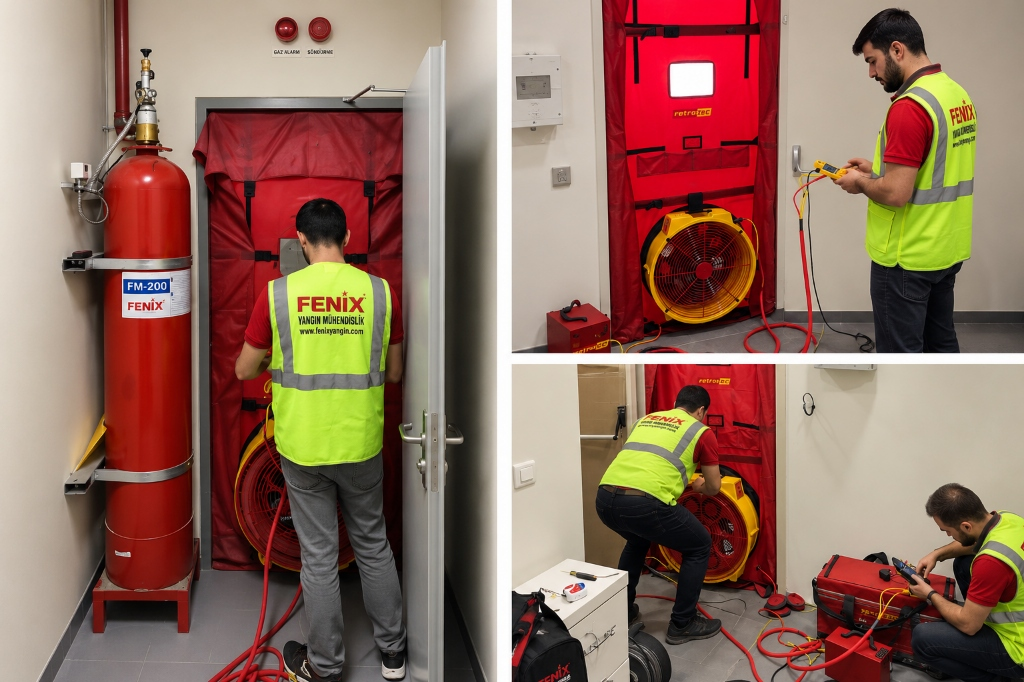

Oda sızdırmazlığı ve gazlı söndürme sistemi saha kontrolü

Saha Kontrolü ve Hacim Bütünlüğü

SİSTEM VE HACİM ENTEGRASYONU

Sızdırmazlık ve Gazlı Söndürme Sistemi Performansı

Gazlı söndürme sistemlerinin başarısı, uygulandıkları ortam içinde gerekli söndürme konsantrasyonuna, istenilen süre boyunca erişilmesine bağlıdır.

"Gazlı söndürme uygulanan hacmin sızdırmazlığı en az gerekli konsantrasyonu sağlayacak nitelikte olmalıdır."

Sistem ne kadar doğru kurulursa kurulsun, korunan hacmin sızdırmazlığı yeterli değilse söndürücü gaz gereken süreden önce tahliye olur. Bu nedenle oda sızdırmazlığı, gazlı yangın söndürme performansının temel güvencesidir.

Gerekli Konsantrasyon: Yangının başarıyla söndürülmesi için ortama boşalan gazın hedeflenen konsantrasyona erişmesi gerekir.

Hacim Sızdırmazlığı: Mahalin sınırları gaz kaçışını engelleyecek ve söndürme konsantrasyonunu koruyacak nitelikte olmalıdır.

10 Dakika Kalma Süresi: Gazın odada en az 10 dakika kalabilmesi için hacmin sızdırmazlık bütünlüğü şarttır.

Yeniden Yanmanın Önlenmesi: Gaz ortamda istenen süre boyunca muhafaza edilerek yeniden tutuşma riski bertaraf edilir.

SAHA ÇALIŞMASI VE DEĞERLENDİRME

Saha Uygulaması

Oda sızdırmazlık testi; gazlı söndürme uygulanan hacimde devreye alma öncesinde veya tadilat yapıldıktan sonra yerinde uygulanır. Bu çalışma; açıklıkların bulunması, enerji tasarrufu, bütünsellik ve sistem başarısının garanti edilmesi amacıyla gerçekleştirilir:

Mahal Keşfi ve Hazırlık

Korunan hacmin boyutları, asma tavan/yükseltilmiş taban hacimleri, havalandırma damperleri ve kritik ekipman yükseklikleri sahada belirlenir.

Door Fan Düzeneği Kurulumu

Mahal kapısına ayarlanabilir alüminyum çerçeve, sızdırmazlık brandası ve kalibre blower door fanı monte edilerek dijital mikro-manometrelere bağlanır.

ELA ve Kaçak Debisi Ölçümü

Farklı fan devirlerinde pozitif ve negatif basınçlandırma yapılarak mahalin eşdeğer kaçak alanı (ELA) ve hava sızıntı debisi ölçülür.

10 Dk Tutma Süresi ve Raporlama

TS EN 15004-1 ve NFPA 2001 formülasyonlarıyla 10 dakikalık tutma süresi ve basınç tahliye damper yeterliliği hesaplanarak resmi rapor düzenlenir.

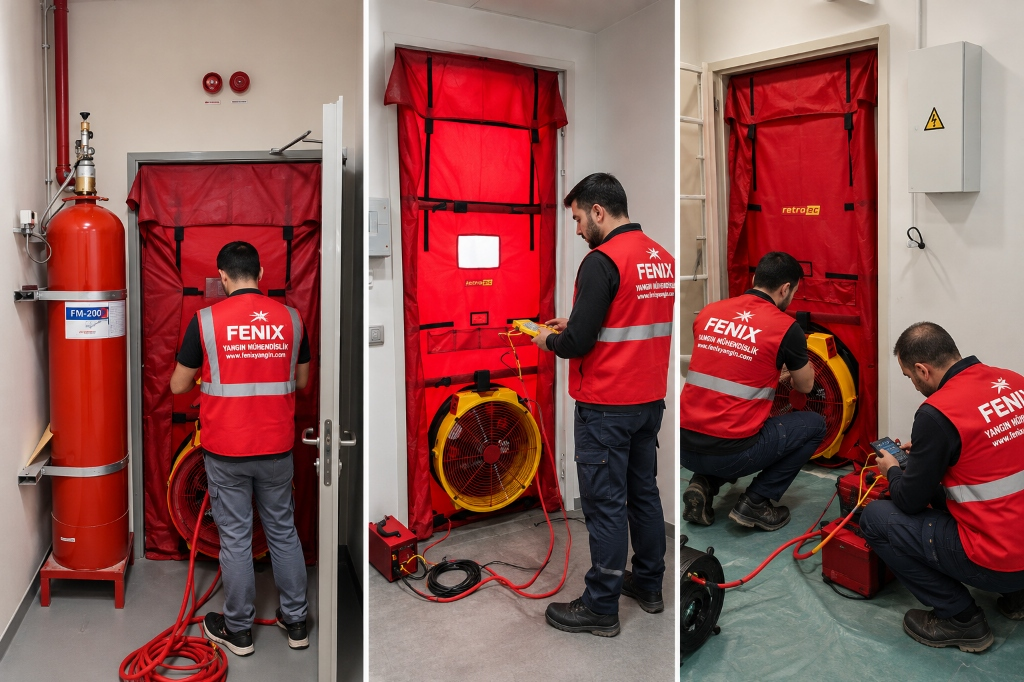

Oda sızdırmazlık testi saha uygulaması ve teknik kontroller

Saha Ölçüm ve Değerlendirme Uygulaması

Sızdırmazlık Test Değerlendirmesi

Korunan mahalin 10 dakikalık gaz kalma süresi yeterliliğini ve hacim sızdırmazlığını sahada değerlendirmek için Fenix Yangın mühendislik ekibinden randevu alabilirsiniz.

Test Randevusu Alın

SIKÇA SORULAN SORULAR

Sık Sorulan Sorular

Oda sızdırmazlık testi, standartlar ve uygulama gereklilikleri hakkında merak edilen temel sorular.

S1 Oda sızdırmazlık testi (Door Fan Testi) neden yapılır?

Gazlı söndürme sistemlerinin yangını başarıyla söndürebilmesi, uygulandıkları ortam içinde gerekli söndürme konsantrasyonuna erişilmesine ve bu konsantrasyonun en az 10 dakika boyunca korunmasına bağlıdır. Door Fan Testi; pahalı söndürücü gaz boşaltılmadan, kalibre edilmiş kapı fanı ile mahalin eşdeğer kaçak alanını (ELA) ve tutma süresini doğrulamak amacıyla yapılır.

S2 Door Fan Testi ile oda sızdırmazlık testi arasındaki ilişki nedir?

Oda sızdırmazlığı, gazlı söndürme uygulanan hacmin söndürme konsantrasyonunu koruma performans hedefidir. Door Fan Testi (kapı fanı testi) ise bu hedefin TS EN 15004-1 Ek E, ISO 14520-1 ve NFPA 2001 standartlarına göre sahada tahribatsız olarak ölçülmesini ve belgelenmesini sağlayan uluslararası standartlaştırılmış ölçüm metodolojisidir.

S3 Test sırasında ortama söndürücü gaz boşaltılır mı?

Hayır. Door Fan Testi tamamen tahribatsız bir simülasyon testidir. Kapı kasasına yerleştirilen kalibre edilmiş özel fan ve diferansiyel manometrelerle pozitif ve negatif hava basıncı oluşturularak kaçak debisi ölçülür; silindirlerdeki gaz kesinlikle kullanılmaz ve harcanmaz.

S4 Gazın ortamda kalma süresi neden önemlidir?

Temiz gazlar için NFPA 2001, ISO 14520 ve TS EN 15004 standartları tarafından belirlenen minimum kalma süresi 10 dakikadır. Yangın söndürüldükten sonra ortamdaki ısınmış yüzeylerin yeniden tutuşmasını (re-ignition) önlemek için korunan ekipman seviyesinde konsantrasyonun bu süre boyunca korunması şarttır.

S5 Oda sızdırmazlık testi ne zaman yapılmalıdır?

Temiz gazlı söndürme sistemlerinin devreye alma aşaması öncesinde, periyodik olarak yılda bir kez veya mahalde kablo geçişi, kapı değişimi, asma tavan ya da yükseltilmiş taban tadilatı yapıldığında test mutlaka yinelenmelidir.

S6 Test başarısız olursa (10 dakika tutma süresi sağlanamazsa) ne yapılır?

Mahaldeki kaçak noktaları (kablo ve boru geçiş şaftları, kapı altı fitilleri, damper açıklıkları) duman jeneratörü veya termal kaçak kontrolüyle tespit edilir. Yangın durdurucu mastik, harç ve sızdırmazlık yalıtımı uygulandıktan sonra Door Fan Testi yinelenerek gerekli tutma süresi onaylanır.

TAMAMLAYICI ÇÖZÜMLER

İlgili Hizmetler

Fenix Yangın bünyesinde gazlı söndürme sistemleri için sunduğumuz diğer mühendislik çözümleri.

Gazlı Yangın Söndürme

FM200, Novec 1230 ve CO₂ gazlı söndürme sistemlerinin anahtar teslim kurulumu.

Sistemleri İncele →

FM200 Periyodik Bakım

Silindir basınçları, vanalar ve dedektör hatlarının düzenli periyodik kontrolü.

Bakım Detayları →

FM200 Gaz Dolumu

Boşalan veya basıncı düşen FM200 silindirlerinin sertifikalı dolumu ve testleri.

Dolum Hizmeti →

İletişim & Teklif

Tesisinizin oda sızdırmazlık testi ve gaz tutma gereksinimleri için bize ulaşın.

Bize Ulaşın →

Doğrulanmış Saha Deneyimi (E-E-A-T)

Gerçek Saha Door Fan (Oda Sızdırmazlık) Testi Uygulamamız

SAHA PROJESİ #01 NOVEC 1230 (FK-5-1-12) SERVER ODASI & DOOR FAN TESTİ

✓ Aktif Çalışır Teslim Edildi

T.C. Dışişleri Bakanlığı — Server Odası Novec 1230 Gazlı Yangın Söndürme Sistemi

Yazar: Gürkan Danacı, Fenix Mühendislik · Kritik Kamu Bilişim Altyapısı Yangın Güvenliği İncelemesi

T.C. Dışişleri Bakanlığı sunucu odasında kurulan Novec 1230 silindir ünitesi ve Door Fan sızdırmazlık testi.

T.C. Dışişleri Bakanlığı bünyesindeki 7/24 operasyonel kritik server (sunucu) odasında, bilişim donanımlarına ve fiber optik hatlara zarar vermeyen Novec 1230 (FK-5-1-12) gazlı söndürme sistemi kurulmuştur.

Yalıtkan ve sıfır kalıntılı gazın odada yeterli süre kalmasını garanti eden Door Fan (oda sızdırmazlık) testi başarıyla uygulanarak sistem çalışır teslim edilmiştir.

KAMU BİLİŞİM ÜSSÜT.C. Dışişleri Bakanlığı

TEMİZ SÖNDÜRÜCÜNovec 1230 (FK-5-1-12)

SIZDIRMAZLIK TESTİDoor Fan Blower Door

ULUSLARARASI KODNFPA 2001 ve ISO 14520

Sunucu Odası Koruma ve Test Süreci

ADIM 1Kabin ModellemesiServer odasının net hava hacmi ve kablo galerisi sızdırmazlık incelemesi.

ADIM 2Novec 1230 Montajıİletkenlik barındırmayan FK-5-1-12 silindir ve nozul şebekesi montajı.

ADIM 3Door Fan ÖlçümüBasınç farkı oluşturan kapı fanı ile gaz tutunma süresinin doğrulanması.

ADIM 4Sistem KabulüOptik duman algılayıcıları ve tahliye paneliyle tam faal teslimat.

İlgili Sayfalar: Server Odası Söndürme → Novec 1230 Sistemleri → Door Fan Test Hizmeti → WhatsApp Mühendislik Danışma →

Fenix Mühendislik tarafından tamamlanan tüm saha projelerini inceleyin →

Tesisiniz İçin Oda Sızdırmazlık Testini Planlayın

Gazlı söndürme sisteminizin etkinliğini ve korunan hacmin 10 dakikalık kalma süresi yeterliliğini doğrulamak için uzman mühendislik kadromuzla iletişime geçin.
