SAHA MÜHENDİSLİĞİ VE VAKA ANALİZİ
Elektrik Panosu Otomatik Söndürme: Uygulama Örnekleri ve Proje Referansları
Pano içi yangın söndürme sistemi uygulamalarında başarı, standart bir söndürücünün panoya asılmasıyla değil; elektrik panosunun ark riski, hücre tipi ve enerji kesme dinamiklerinin doğru mühendislikle çözülmesiyle elde edilir. Fenix Yangın olarak endüstriyel tesisler, enerji dağıtım merkezleri ve veri merkezlerinde hayata geçirdiğimiz 4 kritik elektrik panosu otomatik söndürme uygulama modeli:
Vaka 01

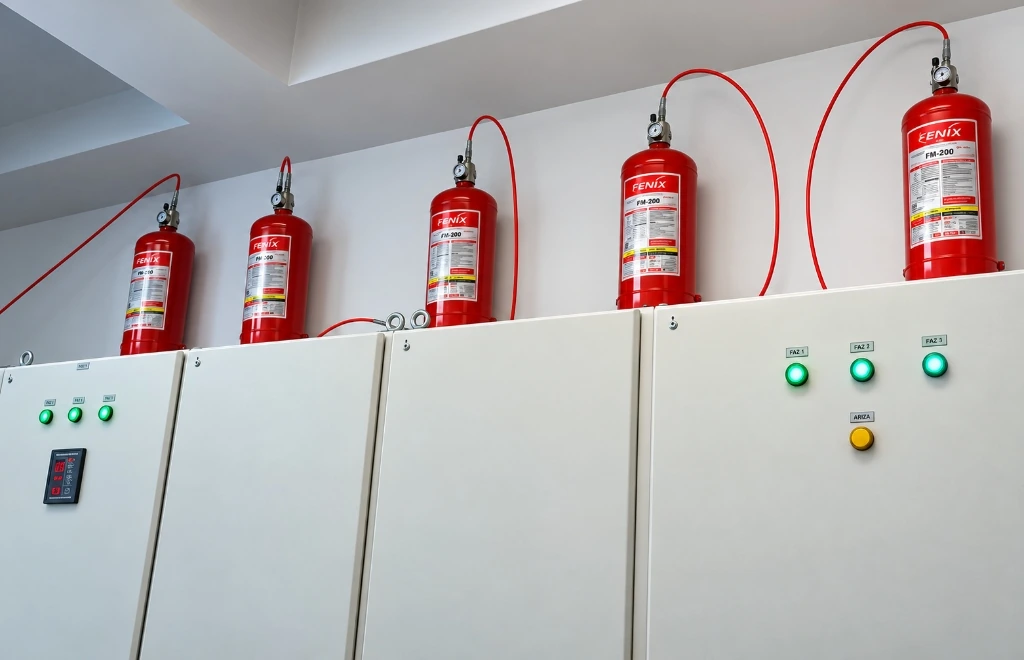

Ana Dağıtım Panosu (ADP 630A–2500A) Yangın Koruması
Risk: Giriş kompakt şalterleri, ana baralar ve kablo bağlantı pabuçlarında gevşeklik kaynaklı ark parlaması (arc flash), yüksek akım ısınması ve bara yangınları.

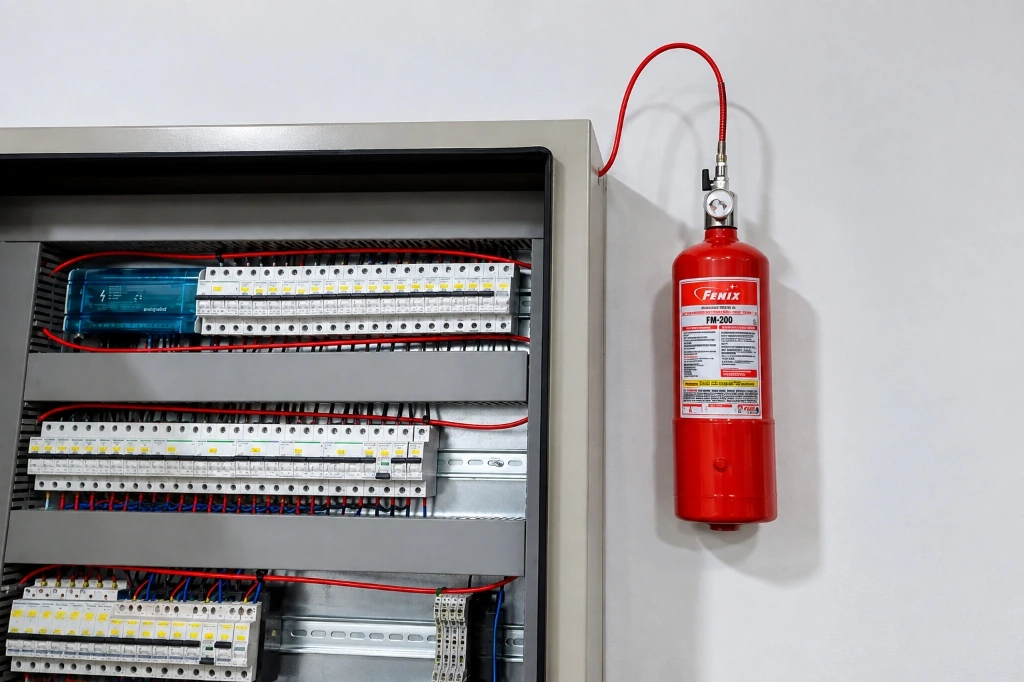

Fenix Mühendislik Çözümü: İndirekt sistem mimarisi. Baraların ve ana şalter çıkışlarının üzerinden geçirilen ısıya duyarlı polimerik algılama hortumu yangını algılar. Silindir diferansiyel vanasını açarak HFC-227ea / FK-5-1-12 gazını paslanmaz çelik dağıtım boruları ve nozullardan panoya homojen olarak basar. Entegre basınç şalteri (pressure switch), ana giriş şalterinin açtırma bobinine (shunt trip) anlık sinyal göndererek panonun şebeke enerjisini milisaniyeler içinde keser.
Sonuç: Ark anında söndürülür, trafo dairesine yangın sıçraması engellenir ve fabrika ana elektriği güvenle korunur.
Vaka 02

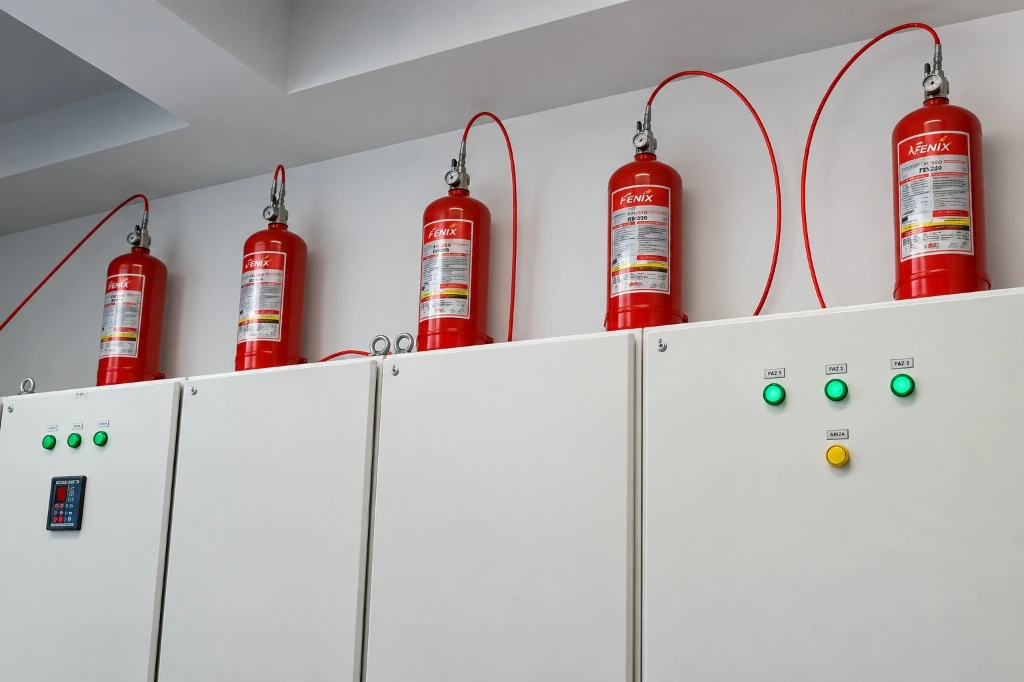

Kompanzasyon Panolarında Patlama ve Yangın Güvenliği
Risk: Kondansatörlerin harmonik rezonans nedeniyle aşırı ısınması, dielektrik yağ sızıntısı, kondansatör patlaması ve kontaktör kontaklarının yapışması.
Fenix Mühendislik Çözümü: Doğrudan (direkt) polimer hortumlu söndürme veya kompakt kondanse aerosol jeneratörü. Hortum, kondansatör kademeleri ve deşarj dirençleri boyunca sarılır; patlama anında oluşan ilk alev noktasından delinerek söndürücü ajanı alevin merkezine püskürtür. Eşzamanlı olarak reaktif güç kontrol rölesi beslemesi kesilir.
Sonuç: Kondansatör patlamasının diğer kademelere ve komşu panolara sıçraması önlenir.
Vaka 03
Motor Kontrol Merkezleri (MCC) ve Sürücü Panoları
Risk: Çok gözlü (çekmeceli) MCC panolarında frekans invertörleri (VFD), soft starter modülleri ve kontaktör ark parlamaları; üretim bandının plansız durmasına neden olur.
Fenix Mühendislik Çözümü: Çok hücreli panolar için ayrık algılama hatları ve tek merkezden beslenen dağıtım manifoldu. Elektriksel iletkenliği sıfır olan temiz gaz kullanımı sayesinde, sürücü kartlarında ve elektronik devrelerde en ufak korozyon veya kalıntı oluşmaz. Yangın söndükten sonra panoda sadece arızalı modül değiştirilerek üretim hattı derhal çalıştırılır.
Sonuç: Günler sürecek fabrika duruş maliyeti birkaç saate indirilir.
Vaka 04

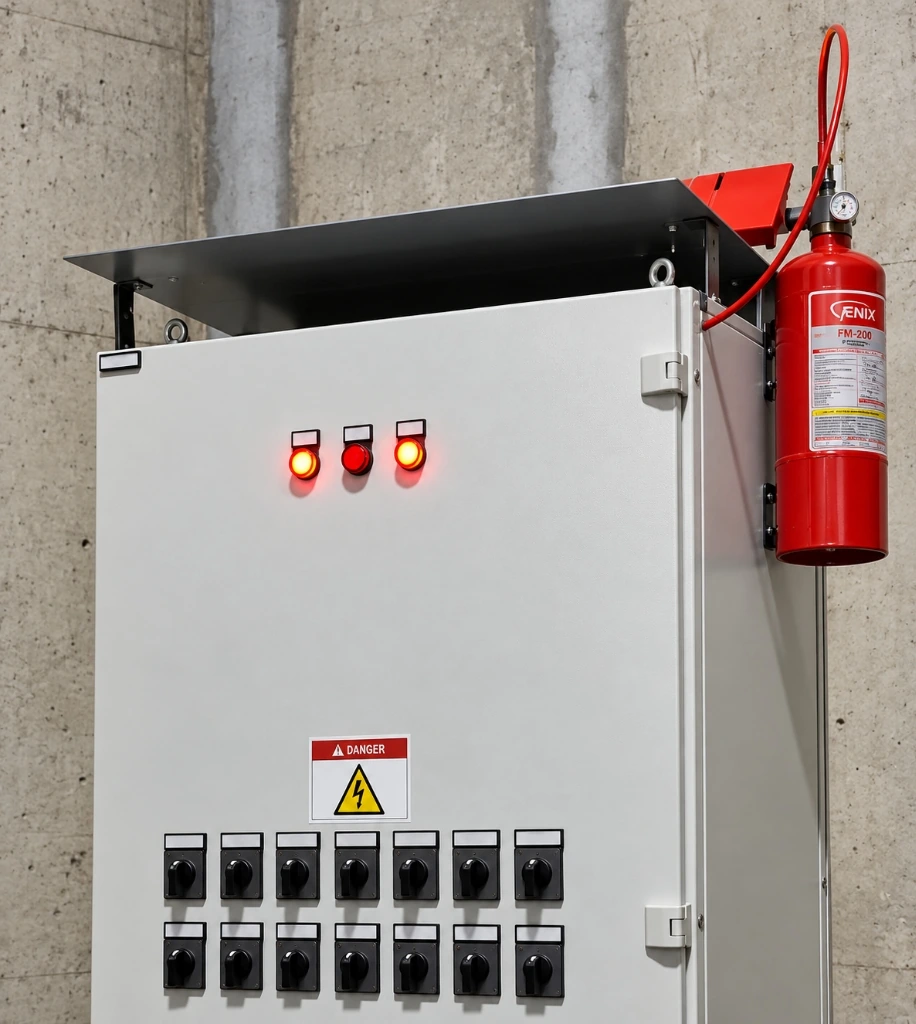

PLC, Otomasyon ve CNC Tezgah Kabinleri Koruması
Risk: SCADA sistemleri, PLC kontrolörler, CNC işleme merkezi elektrik kabinleri ve 24V DC güç kaynaklarında elektriksel aşırı yük ve soğutma yağı buharı tutuşması.
Fenix Mühendislik Çözümü: FK-5-1-12 (Novec 1230) veya HFC-227ea (FM-200) temiz gazlı mikro silindir entegrasyonu. Pano kapakları açılmadan, saniyeler içinde hacimsel dolum gerçekleşir. SCADA ekranına anlık kuru kontak yangın sinyali iletilerek operatör bilgilendirilir.
Sonuç: PLC yazılımları, CNC servo sürücüleri ve hassas I/O modülleri hasarsız kurtarılır.
MÜHENDİSLİK SEÇİM CETVELİ
Pano Hacmine Göre Söndürme Tüpü Kapasitesi Seçim Tablosu (1 kg – 12 kg)
NFPA 2001 temiz ajan tasarım konsantrasyonları (%7 HFC-227ea / %5.3 FK-5-1-12) baz alınarak kapalı elektrik panoları için referans boyutlandırma tablosu:
| Tüp Kapasitesi |
Korunan Pano İç Hacmi (m³) |
Sistem Çalışma Tipi |
Örnek Pano Ölçüsü & Uygulama Alanı |
| 1 kg Silindir |
0,5 m³ – 1,0 m³ |
Direkt (Doğrudan Hortumlu) |
80x60x200 cm tek kapılı tali dağıtım, PLC veya asansör kumanda panosu |
| 2 kg Silindir |
1,0 m³ – 2,0 m³ |
Direkt veya İndirekt (Nozullu) |
100x80x210 cm standart dikili tip güç panosu, kompanzasyon kabini |
| 4 kg Silindir |
2,0 m³ – 3,8 m³ |
İndirekt (Polimer Algılama + Nozul) |
200x80x210 cm çift gözlü Ana Dağıtım Panosu (ADP), UPS ve inverter kabini |
| 6 kg Silindir |
3,8 m³ – 6,0 m³ |
İndirekt (Çoklu Nozul Dağıtımlı) |
Çok gözlü Motor Kontrol Merkezi (MCC), kompanzasyon + ADP birleşik diziler |
| 9 kg – 12 kg Silindir |
6,0 m³ – 12,0 m³ |
İndirekt (Kollektör & Bölmeli Hat) |
OG/AG şalt hücre dizileri, CNC işleme merkezleri, rüzgar türbini nacelle panoları |
Polimer Hortum Aktivasyon Isısı: 100°C – 120°C (Yüksek seri: 150°C–180°C)
Hortum Çalışma Basıncı: 15 Bar – 18 Bar (Manometre İzlemeli)
Min. Bükülme Yarıçapı: R = 100 mm (Esnek Poliamid/Floropolimer)
Dielektrik Dayanımı: %100 Yalıtkan · UV ve Yağ Buharı Dirençli
