FM200 (HFC-227ea)
Gazlı Yangın Söndürme Sistemleri

Kritik veri merkezleri, server odaları ve elektrik altyapıları için kalıntısız, 10 saniyede tam hacimsel söndürme sağlayan FM200 gazlı söndürme sistemi çözümleri.

VdS/UL onaylı hidrolik hesaplama, 25/42 bar dikişsiz silindir montajı, kapı sızdırmazlık testi ve 6 aylık periyodik bakım hizmeti sunan Fenix Yangın ile FM200 yangın söndürme ve FM 200 yangın söndürme sistemi projeleriniz anahtar teslim güvencede.

Teklif Alın FM200 Teknik Şartnamesi (PDF ↓) Mühendislik Danışmanlığı

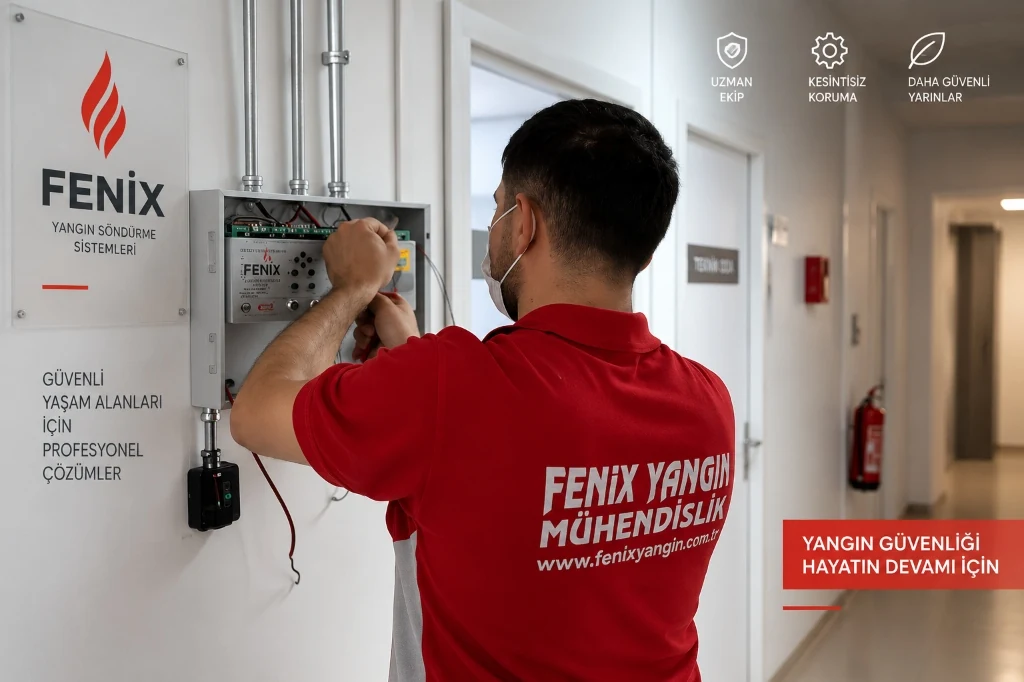

Fenix teknik ekibinin FM200 gazlı yangın söndürme sistemi kontrol paneli üzerinde saha uygulaması
Hızlı Müdahale
8–10 Saniyede Boşalma
Kalıntısız Temiz Gaz
Elektronik ve Evraka Sıfır Tortu
Güvenlik Marjı
%9 NOAEL ile İnsanlı Hacim
Tasarım Standartları
NFPA 2001 · TS EN 15004 · ISO 14520
SİSTEM TANIMI VE TEMİZ AJAN MEKANİZMASI

FM200 Gazlı Yangın Söndürme Sistemi Nedir?

FM200 gazlı yangın söndürme sistemleri, kimyasal adıyla heptafluoropropane (CF₃-CHF-CF₃) olan ve uluslararası standartlarda HFC-227ea kodu ile sınıflandırılan temiz gazlı yangın söndürme teknolojisidir. Basınç altında sıvılaştırılarak dikişsiz veya kaynaklı çelik silindirlerde depolanan bu ajan, ortam sıcaklığında gaz fazına geçerek korunan hacme homojen olarak yayılır.

Söndürme mekanizması, geleneksel su veya köpüklü sistemlerden kökten farklıdır: FM200 ortamdaki oksijeni yok ederek boğmaz; alevin yanma üçgenindeki ısı enerjisini moleküler seviyede hızla emerek reaksiyon sıcaklığını alevlenme eşiğinin altına çeker. Elektriksel iletkenliğinin sıfır olması ve buharlaştıktan sonra ortamda en ufak bir tortu, nem ya da korozif artık bırakmaması nedeniyle enerji altındaki hassas elektrik ekipmanları ve kritik arşiv odaları için birincil temiz ajan çözümlerinden biridir. Ajanın moleküler yapısı, söndürme konsantrasyonu ve güvenlik sınırları hakkında kapsamlı bilgi için FM200 gazı içeriği ve kimyasal özellikleri rehberimizi inceleyebilirsiniz.

Termal Isı Emilimi

Alev bölgesindeki serbest radikalleri bağlayarak ve ortam ısısını 10 saniye gibi kritik bir sürede absorbe ederek zincirleme kimyasal yangın reaksiyonunu kırar.

Sıfır İkincil Hasar

Deşarj sonrasında katı tortu, kimyasal film veya sıvı kalıntı bırakmaz. Elektronik devre kartlarına, optik sensörlere ve kağıt evraklara fiziki zarar vermez.

İnsan Güvenliği Marjı

Tipik tasarım konsantrasyonu (%6.25 - %7.0), toksik etki göstermeyen NOAEL seviyesinin (%9.0) belirgin biçimde altındadır; tahliye için emniyet payı sunar.

ÇALIŞMA DİNAMİĞİ VE AKTİVASYON ZİNCİRİ

Sistemin Çalışma Prensibi: FM200 Yangın Söndürme Mekanizması

FM200 yangın söndürme sistemleri, algılama, kontrol ve mekanik tahliye adımlarının milisaniyeler içinde koordine edildiği tam otomatik bir entegrasyona sahiptir. Gerçek çalışma senaryosu mahalin mimarisine, damper durumuna ve sistem konfigürasyonuna göre farklılık gösterebilmekle birlikte, tipik bir otomatik söndürme dizisi şu beş ana adımı izler:

Aşama 1

Çapraz Zonlu Erken Algılama

Mahal içine yerleştirilmiş çapraz zonlu (cross-zoned) optik duman, ısı veya hava çekmeli lazer dedektörler mikro partikülleri tespit eder ve kontrol paneline birinci seviye alarmı iletir.

Aşama 2

Kontrol ve Sesli Tahliye Uyarısı

İkinci zon teyidiyle birlikte panel tahliye sirenlerini ve flaşörleri çalıştırır. Personelin alanı emniyetle boşaltabilmesi için önceden ayarlanmış tahliye geri sayımı (genellikle 30 sn) başlar.

Aşama 3

Solenoid veya Mekanik Tetikleme

Süre bitiminde panelden gelen 24V DC sinyal solenoid aktüatörü serbest bırakır. Çoklu silindirlerde pnömatik pilot hat devreye girer. Acil durumda sistem mekanik mandalla da elle tetiklenebilir.

Aşama 4

Yüksek Hızlı Borulama ve Nozul Tahliyesi

Silindir boşaltma vanası tam açılarak HFC-227ea sıvısını toplayıcı manifold ve dikişsiz çelik boru şebekesine gönderir. Hat basınç şalteri havalandırma damperlerini kapatarak sızdırmazlığı kilitler.

Aşama 5

Hacimsel Boşalma ve Söndürme

Gaz, özel açılı nozullardan 8 ila 10 saniye içinde mahale homojen biçimde boşalır. Alevin sıcaklığı anında kritik reaksiyon eşiğinin altına düşürülür ve yeniden tutuşma riski bertaraf edilir.

FENİX TEKNİK DONANIM KATALOĞU

FM 200 Sistem Özellikleri ve Kurulum Standartları

Fenix Yangın FM200 sistemleri; NFPA 2001, TS EN 15004 ve ISO 14520 normlarına tam uyumlu 25 bar veya 42 bar çalışma basıncına sahip yüksek dayanımlı bileşenlerden oluşur. VdS ve UL onaylı hidrolik hesaplama yazılımlarıyla boru çapları, basınç kayıpları ve 10 saniyelik boşalma süresi simüle edilir. FM 200 sistem özellikleri ve kurulum standartlarımız kapsamında kullanılan temel donanımlar şunlardır:

Dikişsiz Çelik Silindir Grubu

HFC-227ea gazı ve kuru azot (N₂) itici gazını 25 bar veya 42 bar çalışma basıncında depolayan, TPED/CE standartlarına uygun yüksek mukavemetli tüpler.

Yüksek Debili Boşaltma Valfi

Fark basınç prensibiyle çalışan, sinyal aldığında milisaniyeler içerisinde tam açılma sağlayarak 10 saniyelik deşarj süresini garanti eden pirinç alaşımlı ana valf.

Elektromanyetik Bırakma Cihazı

Yangın algılama ve söndürme kontrol panelinden gelen 24V DC elektriksel darbe sinyaliyle valf iğnesini anında serbest bırakan solenoid aktüatör.

Pnömatik Bırakma Cihazı

Çoklu tüp bataryalarında pilot silindirden gelen basınçlı gazın etkisiyle slave (bağlı) silindirlerin eşzamanlı açılmasını sağlayan pnömatik piston ünitesi.

Manuel Bırakma Cihazı

Olası elektrik kesintisi veya acil durumlarda emniyet pimi çekilerek valfin elle doğrudan mekanik olarak tetiklenmesine olanak veren manuel basma kolu.

Akım Valfi (Çekvalf)

Boşalan gazın tek yönde ilerlemesini temin eden, manifold hattından sökülen tüp yerine gaz sızıntısını ve geri tepmeyi engelleyen yüksek basınç çekvalfleri.

Basınç Şalteri (Pressure Switch)

Deşarj esnasında boru hattındaki basınç artışını algılayarak havalandırma damperlerini kapatan ve merkezi bina otomasyonuna 'gaz boşaldı' sinyali veren anahtar.

Basınç Ölçer (Manometre)

Tüp içerisindeki azot basıncını sürekli olarak renkli skala üzerinde gösteren, olası sızıntı veya basınç kayıplarının periyodik gözle kontrol edilmesini sağlayan gösterge.

DIMES Sensörü (Opsiyonel)

Silindir içindeki sıvı ajan miktarını ve basınç parametrelerini dijital olarak sürekli izleyip kayda alan ileri seviye elektronik seviye ve durum sensörü.

Pilot ve Deşarj Hortumları

Silindir vanası ile manifold arasındaki sarsıntıları absorbe eden çelik örgülü esnek deşarj hortumları ve pnömatik aktivasyonu ileten pilot tetik hortumları.

Manifold ve Manifold Konsolu

Çoklu silindirlerden gelen gazı toplayan dikişsiz çelik manifold borusu ve tüpleri duvara güvenle kilitleyen ağır hizmet tipi çelik montaj konsolu.

Ağızlık / Nozul (360° / 180°)

Hidrolik akış hesaplarına göre delik çapları belirlenen; mahalin ortasında 360° veya duvar kenarlarında 180° homojen radyal püskürtme yapan pirinç nozullar.

UYGULAMA VE SEKTÖREL ÇÖZÜMLER

FM200 Gazlı Söndürme Sistemi Uygulama Alanları

Fenix Yangın teknik kataloğu doğrultusunda FM200 gazlı yangın söndürme sistemleri, özellikle su, köpük veya kuru kimyevi toz gibi söndürücülerin telafisi imkansız ikincil hasarlara yol açacağı yüksek katma değerli ve kritik ortamlarda tercih edilir. Bununla birlikte her hacim için doğrudan uygunluk varsayımı yapılmamalı; oda sızdırmazlığı ve yanıcı malzeme karakteristiği mühendislik ekibince değerlendirilmelidir.

Veri Merkezleri ve Bilgi İşlem

Sunucu kabinleri, bulut altyapıları ve hassas işlemci odaları için kesintisiz işletim güvenliği.

Server ve Sistem Odaları

Ağ anahtarları, depolama üniteleri ve telekomünikasyon sunucu odalarında kalıntısız koruma.

UPS ve Akü Odaları

Kesintisiz güç kaynakları, redresörler ve akü gruplarında yangının başlangıç anında baskılanması.

Elektrik Pano ve Şalt Odaları

Orta ve alçak gerilim panoları, MCC kumanda odaları ve enerji dağıtım merkezleri.

Arşivler ve Kütüphaneler

Tarihi yazmalar, resmi tapu kayıtları ve değerli evrak depolarında ıslanma hasarı olmadan koruma.

Müzeler ve Sanat Galerileri

Tablolar, heykeller ve paha biçilmez antika koleksiyonlarının renk ve dokusunu bozmayan gaz deşarjı.

İlaç Tesisleri ve Temiz Odalar

Steril üretim hatları, GMP standartlı laboratuvarlar ve tıbbi biyoteknoloji merkezleri.

Santral ve Kontrol Odaları

Telekom santralleri, endüstriyel SCADA merkezleri ve hava trafik kontrol kuleleri.

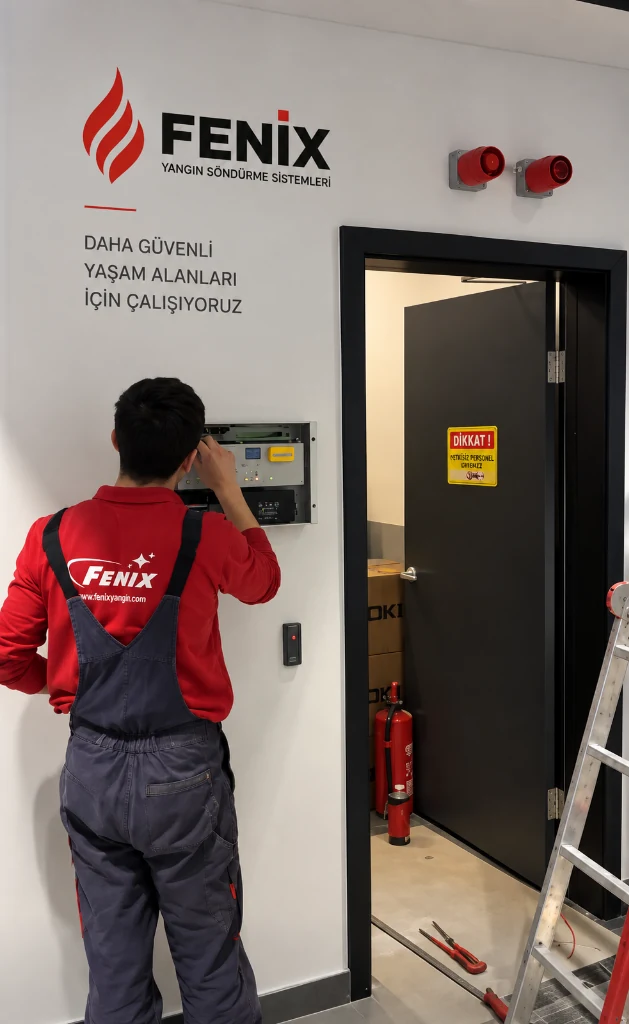

FM200 yangın söndürme sistemi saha uygulaması

Saha Uygulaması: Korunan hacim girişinde FM200 yangın söndürme sistemi kontrol paneli, sesli tahliye ve ikaz ekipmanlarının saha entegrasyonu.

SAHA UYGULAMASI

FM200 Yangın
Söndürme Sistemi

Korunan hacim girişinde FM200 yangın söndürme sistemi kontrol paneli, sesli tahliye, ikaz ve saha ekipmanlarının entegrasyonunu gösteren gerçek saha uygulaması.

01 Kontrol Paneli
02 Algılama & İkaz
03 Söndürme Sistemi
MÜHENDİSLİK KARŞILAŞTIRMASI

FM200 Sistemlerinin Avantajları ve Tasarım Sınırları

FM200 yangın söndürme sistemleri belirli risk grupları için son derece etkin bir güvenlik kalkanı oluştururken, her sistem gibi fiziksel ve düzenleyici sınırları mevcuttur. Tesis güvenliği planlanırken bu unsurlar tarafsız bir mühendislik gözüyle ele alınmalıdır:

✓

Teknik Avantajlar

  • ✓ Kalıntısız ve Temiz Söndürme: Boşalma sonrasında oda içinde toz, köpük artığı veya sıvı tortu bırakmaz; deşarj sonrasında temizlik maliyeti ve operasyonel duruş oluşmaz.
  • ✓ Elektronik Ekipman Güvenliği: Elektriksel iletkenliği sıfırdır. Gerilim altındaki trafo, pano ve sunucularda kısa devreye yol açmadan müdahale imkanı verir.
  • ✓ Süratli Müdahale Prensibi: 10 saniye içinde mahale ulaşan tasarım konsantrasyonu alevin büyümesini ve sıcaklığın yapısal hasara yol açmasını önler.
  • ✓ İnsanlı Alan Tasarım Uygunluğu: Standart tasarım konsantrasyonu (%6.25 - %7) toksikolojik NOAEL eşiğinin (%9.0) altında kalarak personelin tahliyesi için emniyetli bir aralık sunar.
!

Tasarım Sınırları ve Dikkat Edilecekler

  • ! Oda Sızdırmazlığı Gerekliliği: Gazın yangını tamamen söndürmesi ve yeniden alevlenmeyi önlemesi için mahalde en az 10 dakika tutulması (retention time) şarttır; kontrolsüz kaçaklar sistemi etkisiz kılar.
  • ! Derin Korlaşan Yangın Kısıtı: HFC-227ea yüzey yangınlarında son derece başarılıdır; ancak derin korlaşmış (deep-seated) katı yakıt veya oksijen üreten kimyasal yangınlarda tek başına yeterli olmayabilir.
  • ! Çevresel Düzenlemeler (Phase-Down): HFC-227ea hidroflorokarbon sınıfı bir gaz olduğundan Kigali Değişikliği ve F-Gaz takvimine tabidir; geleceğe dönük projelerde FK-5-1-12 alternatifi de değerlendirilmelidir.
  • ! Mutlak Güvence İddialarından Kaçınma: Hiçbir yangın söndürme sistemi 'tüm hasarı kesinlikle sıfırlar' veya '%100 her koşulda korur' şeklinde ele alınamaz; doğru hesaplama ve düzenli bakım belirleyicidir.

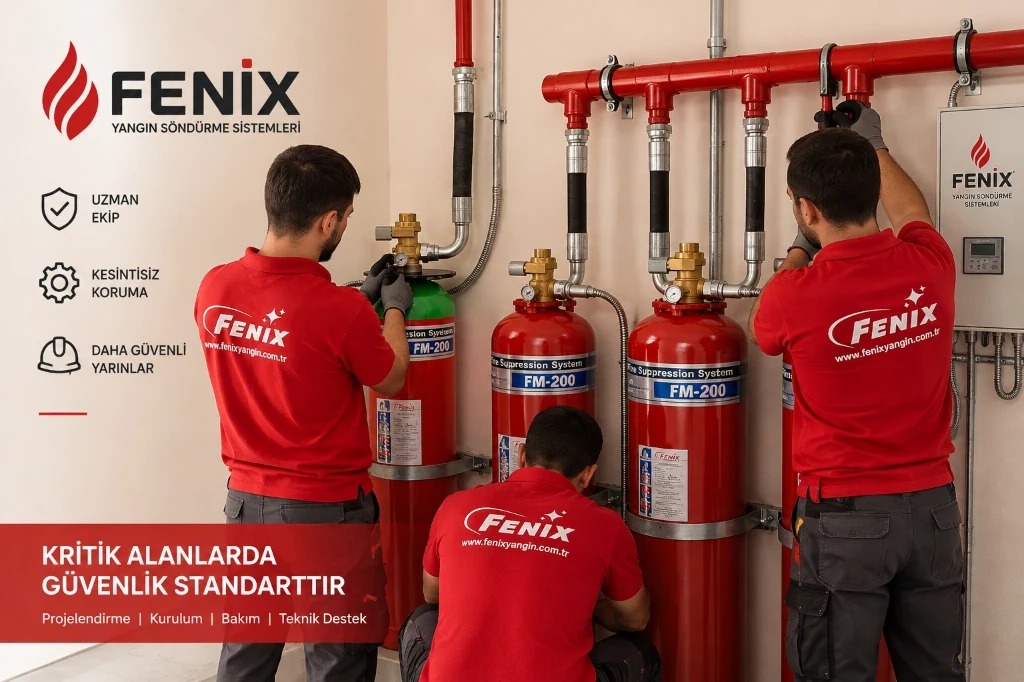

Fenix teknik ekibinin FM200 silindir ve bağlantı sistemleri üzerinde saha çalışması

Saha Çalışması: Fenix teknik ekibi, FM200 silindir grubu, vana aktüatörleri ve basınç ölçüm hatları üzerinde montaj ve devreye alma kontrollerini yürütürken.

MÜHENDİSLİK HESABI VE ENTEGRASYON

FM200 Tasarım Süreci ve Mühendislik Hesapları

Bir FM200 sisteminin yangın durumunda hedeflenen söndürme performansını gösterebilmesi, uluslararası NFPA 2001, TS EN 15004 ve ISO 14520 standartlarına dayalı titiz bir mühendislik projelendirmesine bağlıdır. Projelendirme sürecinde göz önüne alınan temel tasarım kriterleri şunlardır:

Mahal Hacmi ve Geometrisi

Mahalin net hava hacmi; asma tavan üstü, yükseltilmiş zemin altı ve kiriş/kolon payları hesaba katılarak lazer mesafe ölçümleriyle milimetrik olarak tespit edilir.

Yangın Yükü ve Gaz Miktarı

Mahaldeki yanıcı malzeme sınıfına göre (Sınıf A katı, Sınıf B sıvı, Sınıf C elektriksel) gereken minimum tasarım konsantrasyonu belirlenir ve gereken HFC-227ea net ağırlığı (kg) hesaplanır.

İki Fazlı Hidrolik Borulama

Gazın sıvı-buhar fazındaki hidrolik akışı özel mühendislik yazılımlarıyla modellenerek boru çapları, sürtünme kayıpları ve nozul delik çapları 10 saniyelik boşalma süresine göre dengelenir.

Basınç Tahliye Damperi

10 saniyelik deşarj sırasında hacimde ani oluşan pozitif basıncın duvarlara, asma tavanlara veya camlara zarar vermemesi için kalibre edilmiş aşırı basınç tahliye damperi (overpressure vent) entegre edilir.

Oda Sızdırmazlık Testi

Kapı fanı testi (Door Fan Test) ile mahalin sızdırmazlığı ölçülür; boşalan gazın en az 10 dakika boyunca odada tutulabileceği standart yöntemlerle raporlanır.

Algılama ve Yangın Otomasyonu

Çapraz zonlu algılama hatları, sirenler, flaşörler, manuel boşaltma butonu, acil durdurma butonu ve klima/damper durdurma röleleri tek bir merkezden kumanda edilir.

Küresel Düzenleyici Teknik Not

HFC-227ea (FM200), küresel iklim anlaşmaları (Montreal Protokolü Kigali Değişikliği) ve Avrupa Birliği / bölgesel F-Gaz mevzuatları kapsamında kademeli tüketim azaltımı (phase-down) takvimine tabidir. Mevcut kurulu sistemlerin bakım ve gaz dolumu rutin olarak devam etmekle birlikte; yeni yeşil bina yatırımlarında ve uzun vadeli sürdürülebilirlik odaklı projelerde düşük GWP'li alternatifler (örneğin FK-5-1-12 temiz ajanı) teknik bir seçenek olarak değerlendirilmektedir.

Teknik Şartname & İhale Kriterleri

NFPA 2001 ve ISO 14520 standartlarına uygun mimari ve mekanik ihale şartnamesi maddelerini mühendislik merkezimizden inceleyin.

Teknik Şartnameyi İncele (PDF) →
HİZMET VE İŞLETME SÜREKLİLİĞİ

FM200 Periyodik Bakım ve Gaz Dolumu Süreci

Gazlı söndürme sistemlerinin acil bir yangın anında görevini eksiksiz yerine getirebilmesi, standartların zorunlu kıldığı periyodik bakım protokollerine ve doğru gaz dolum disiplinine bağlıdır. Fenix Yangın olarak Türkiye genelinde sunduğumuz servis hizmetleri şunları kapsar:

Sistem Kurulumu & Devreye Alma

NFPA 2001 standartlarına uygun mühendislik projelendirmesi, hidrolik hesap simülasyonu ve anahtar teslim kurulum.

Yangın Sistemleri Kurulumu →

Mekanik Montaj & Borulama

Dikişsiz çelik çekme boru hatları, silindir sabitleme konsolları ve sertifikalı mekanik boru montaj işçiliği.

Yangın Sistemleri Montaj Hizmeti →

Periyodik Sistem Bakımı

NFPA 2001 ve TS EN 15004 standartları gereğince 6 aylık ve yıllık rutin kontroller kapsamında algılama zonları ve vanalar test edilir.

Sertifikalı FM200 Gaz Dolumu

Deşarj olmuş veya basınç kaybı yaşamış silindirler yüksek saflıkta orijinal HFC-227ea kimyasalı ve kuru azot ile doldurulur.

Oda Sızdırmazlık Testi (Door Fan)

Odanın gaz tutma kabiliyetini bilgisayarlı kapı fanı testiyle ölçüyor, 10 dakikalık tutma süresi standardını doğrulayarak raporluyoruz.

Oda Sızdırmazlık Testi İncele →

FM200 Gazı ve Kimyasal Yapısı

HFC-227ea söndürme ajanının teknik içeriği, fiziksel-kimyasal özellikleri ve mahal güvenliği analizleri.

Teknik Rehberi İncele →
MALİYET VE FİYATLANDIRMA DİNAMİKLERİ

FM200 Sistemleri Fiyatları

FM200 gazlı yangın söndürme sistemlerinde standart, tek bir paket fiyatı bulunmamaktadır. Her projenin mimari boyutları, yangın riski sınıfı ve mahallin sızdırmazlık durumu farklı olduğu için maliyetler projelendirme aşamasında belirlenir. Fiyatlandırmayı doğrudan şekillendiren temel faktörler şunlardır:

Korunan Hacim ve Gaz Miktarı

Mahalin net metreküpü büyüdükçe gereken HFC-227ea ajanının net kilogram ağırlığı artar; gaz maliyeti toplam bütçenin ana kalemlerinden birini oluşturur.

Silindir Adedi ve Basınç Sınıfı

Sistemin 25 bar veya 42 bar yüksek basınç teknolojisiyle kurulması, silindirlerin litrajı (ör. 67L, 120L vb.) ve vana çapı donanım maliyetine yansır.

Boru ve Nozul Konfigürasyonu

Dikişsiz çelik boru tesisatının metrajı, fittings bağlantıları, oda geometrisine göre kullanılan 360° veya 180° nozul sayısı ve montaj işçiliği.

Algılama ve Otomasyon Seviyesi

Kullanılan söndürme kontrol panelinin özellikleri, optik/ısı dedektörü sayısı, flaşörlü sirenler, manuel butonlar ve klima kapatma röleleri.

Basınç Tahliye ve Sızdırmazlık

Deşarj anındaki dinamik basıncı dengeleyen aşırı basınç tahliye damperi (vent) montajı ve devreye alma öncesi yapılan Kapı Fanı Testi maliyeti.

Tesis Konumu ve Mühendislik Onayı

Sahanın lojistik durumu, montaj zorlukları, hidrolik hesap raporlarının hazırlanması ve test devreye alma süreçlerinin uzman kadroca yürütülmesi.

MÜHENDİSLİK ÖLÇEKLENDİRME REHBERİ

Oda Büyüklüğüne Göre FM200 Sistem Konfigürasyonu ve Kapsam Matrisi

10 Saniyede Gaz Miktarı Hesapla →
Proje Ölçeği / Mahal Tipi Silindir & Basınç Yapısı Algılama & Otomasyon Kapsamı Test & Yasal Mevzuat
Pano İçi / Mikro Kabin
(0,5 m³ – 10 m³)		 1 kg – 12 kg Kompakt Tüp (15–25 Bar) Isıya Duyarlı Polimer Hortum + Basınç Şalteri Şalter Açtırma (Shunt Trip) & Sızdırmazlık Kontrolü
Küçük Ölçekli Sistem / Server Odası
(10 m² – 45 m²)		 Tekli Dikişsiz Silindir (25 / 42 Bar · 32L–120L) Çapraz Zonlu Optik/Isı Dedektörü + Söndürme Paneli Door Fan Sızdırmazlık Testi + F-Gaz Kayıt Etiketi
Orta Ölçekli Veri Merkezi & Arşiv
(50 m² – 150 m²)		 Çoklu Silindir & Manifold (25 / 42 Bar · 2–4 Tüp) Çapraz Zon + Hava Çekmeli (VESDA) + Klima/Damper Rölesi Door Fan Testi + Basınç Tahliye Damperi + F-Gaz Belgesi
Büyük Endüstriyel / Tier III+ Tesis
(150 m² ve üzeri)		 Merkezi Silindir Bankası + %100 Yedek Batarya (42 Bar) Yönlendirme Vanalı (Selector Valve) + BMS Entegrasyonu Akredite Door Fan Testi + VdS/UL İzometri + F-Gaz Sertifikası
Yasal Mevzuat Uyarısı (Florlu Sera Gazları Yönetmeliği): HFC-227ea (FM200) sistemlerinin kurulumu, sızdırmazlık kontrolleri ve dolumu; Çevre, Şehircilik ve İklim Değişikliği Bakanlığı Florlu Sera Gazlarına İlişkin Yönetmelik uyarınca yalnızca EKED / F-Gaz sertifikalı teknik personel tarafından yapılmalı ve Bakanlık veritabanına (F-Gaz Portalı) kaydedilmelidir. Fenix Yangın tüm projelerinde tam yasal uyumluluk belgesi sunar.

Projenize Özel FM200 Maliyet Hesabı Yaptırın

Mahal ölçülerinizi ve mimari planınızı iletin; mühendislerimiz gerekli gaz miktarını ve teknik şartnameyi projelendirsin.

Teklif Talep Edin +90 212 618 07 01
MERAK EDİLENLER

Sık Sorulan Sorular

FM200 gazlı söndürme sistemleri, bileşenleri, uygulama alanları ve bakım süreçlerine ilişkin en çok yöneltilen teknik sorular ve yanıtları:

FM200 (HFC-227ea) gazı nedir ve nasıl etki eder?

FM200, kimyasal formülü CF₃-CHF-CF₃ olan heptafluoropropane (HFC-227ea) temiz ajanıdır. Renksiz, kokusuz ve elektriksel iletkenliği olmayan bir gazdır. Alev bölgesindeki termal ısı enerjisini hızla soğurarak yangını 10 saniye gibi kısa bir sürede fiziksel ve kimyasal mekanizmayla durdurur; gerisinde su veya katı tortu kalıntısı bırakmaz.

FM200 sistemi hangi kullanım alanları için tercih edilir?

Sistem; su ve kuru tozun telafisi imkansız zararlar vereceği bilgi işlem odaları, veri merkezleri, server kabinetleri, UPS ve akü odaları, trafo ve elektrik panoları, telekom santralleri, kütüphane ve değerli arşiv depoları, müzeler ve steril laboratuvar ortamlarında güvenle tercih edilir.

FM200 gazlı söndürme sistemi nasıl çalışır ve aktivasyon süreci nasıldır?

Çapraz zonlu dedektörler tehlikeyi algıladığında yangın kontrol paneli sesli ve görsel tahliye ikazlarını aktive eder. Genellikle 30 saniyelik tahliye geri sayımının ardından panelden solenoid aktüatöre 24V DC sinyal gider; açılan vana gazı çelik borular ve nozullar vasıtasıyla 10 saniye içerisinde odaya homojen biçimde basar.

Bir FM200 sistemini oluşturan temel bileşenler nelerdir?

Fenix Yangın kataloğuna göre sistem; çelik silindirler, yüksek debili boşaltma vanası, elektromanyetik solenoid aktüatör, pnömatik bırakma cihazı, manuel bırakma kolu, çekvalfler, basınç şalteri, basınç manometresi, DIMES izleme sensörü, pilot ve deşarj hortumları, toplayıcı manifold, montaj konsolu ve boşaltma nozullarından meydana gelir.

FM200 gazı ne zaman ve nasıl yeniden doldurulur?

Sistemin yangın sonrasında deşarj olması durumunda veya periyodik bakım kontrollerinde manometre düşüşü/sızdırmazlık kaybı tespit edildiğinde silindirler doldurulmalıdır. Dolum işlemi, yüksek saflıkta HFC-227ea kimyasalı ve kuru azot (N₂) gazıyla sertifikalı tesislerde veya sahada mobil ekipmanlarla gerçekleştirilir.

Bir mahal için FM200 sistemi nasıl boyutlandırılır ve projelendirilir?

Boyutlandırma; mahalin net hava hacmi (asma tavan ve taban dahil), yangın sınıfı, sıcaklık ve rakım verileri alınarak NFPA 2001 ve TS EN 15004 standartlarındaki tasarım konsantrasyonu formülleriyle hesaplanır. İki fazlı akış hidrolik simülasyonu ile boru çapları, basınç kaybı ve nozul delik çapları optimize edilir.

SİSTEM PORTFÖYÜ

İlgili Sistemler ve Tamamlayıcı Çözümler

Fenix Yangın, farklı risk sınıflarına ve çevresel sürdürülebilirlik gereksinimlerine yönelik geniş bir onaylı yangın söndürme sistemleri yelpazesi sunmaktadır:

Çevre Dostu Temiz Gaz

Novec 1230 Söndürme

FK-5-1-12 temiz gazı ile sıfır ozon tüketimi ve 1'den düşük küresel ısınma potansiyeline sahip yeni nesil koruma.

Sistemi İncele →
Endüstriyel Risk Çözümü

CO₂ Gazlı Söndürme

Trafo odaları, jeneratör kabinleri ve endüstriyel prosesler için total flooding ve local application çözümleri.

Sistemi İncele →
Mikro Hacim Güvenliği

Pano İçi Söndürme

Polimer algılama hortumlu direkt ve indirekt elektrik panosu mikro yangın söndürme sistemleri.

Sistemi İncele →
Mutfak Yangın Güvenliği

Davlumbaz Söndürme

Restoran ve otel mutfakları için potasyum karbonat bazlı otomatik sıvı söndürme sistemleri.

Sistemi İncele →
Yüksek Enerji Güvenliği

Trafo Odası Söndürme

Kuru ve yağlı tip transformatör odaları için standartlara uygun gazlı yangın söndürme dizaynı.

Mahali İncele →
Mühendislik Doğrulaması

Oda Sızdırmazlık Testi

Kapı fanı basınçlandırma testiyle mahalin gaz tutma süresinin akredite ölçümü ve raporlanması.

Testi İncele →
Doğrulanmış Saha Deneyimi (E-E-A-T)

Gerçek Saha Uygulamalarımız (FM200 Vaka Analizleri)

Gerçek Saha ve Proje Verileri — Yazar: Gürkan Danacı, Fenix Mühendislik Fenix Yangın Mühendislik · Saha Proje, Hidrolik Tasarım ve Uygulama Sorumlusu
Saha Uygulama Kayıtları & Mühendislik Tutanakları
SAHA PROJESİ #02 ~1.000 KG FM200 (HFC-227ea) GÖLCÜK DONANMA · MİLGEM
✓ Tasarım, Montaj & Teslimat Tamamlandı

Gölcük Donanma Komutanlığı (MİLGEM Proje Kısmı) — ~1.000 kg FM200 Gazlı Söndürme Sistemi

Yazar: Gürkan Danacı, Fenix Mühendislik · Savunma Sanayii ve Kritik Tesis Vaka İncelemesi
Gölcük Donanma Komutanlığı MİLGEM projesi yaklaşık 1.000 kg FM200 gazlı yangın söndürme silindir bataryası
Gölcük Donanma Komutanlığı MİLGEM proje alanında kurulan ~1.000 kg kapasiteli FM200 merkezi silindir bataryası.

Gölcük Donanma Komutanlığı MİLGEM Proje Kısmı teknik hacimlerinde NFPA 2001 ve ISO 14520 normlarına uygun FM200 söndürme kuruldu.

Elektronik sistemleri koruyan ~1.000 kg FM200 manifold bataryası, 10 saniyelik deşarj senaryosu ve sızdırmazlık testleriyle devreye alındı.

SAVUNMA SANAYİİGölcük Donanma · MİLGEM
SÖNDÜRME KAPASİTESİ~1.000 kg FM200 (HFC-227ea)
SİSTEM MİMARİSİMerkezi Manifold Bataryası
ULUSLARARASI NORMNFPA 2001 ve ISO 14520

Askeri Tesis Mühendislik Süreci

FAZ 1Hidrolik SimülasyonMİLGEM hacimleri için milisaniyelik gaz akış hesabı.
FAZ 2Merkezi Manifold~1.000 kg tüp gruplarının kollektöre bağlantısı.
FAZ 3Yangın OtomasyonuSavunma standartlarında panel ve damper entegrasyonu.
FAZ 4Resmi Devreye AlmaSızdırmazlık ve boşalma kontrolleriyle kabul edildi.
İlgili Sayfalar: FM200 Gazlı Söndürme → Mühendislik ve Projelendirme → Gazlı Söndürme Sistemleri →
SAHA PROJESİ #03 FM200 (HFC-227ea) ÇERKEZKÖY OSB · AKSA JENERATÖR
✓ Devreye Alma Tamamlandı

Aksa Jeneratör Çerkezköy Fabrikası — FM200 Gazlı Söndürme Tasarım, Projelendirme ve Montajı

Yazar: Gürkan Danacı, Fenix Mühendislik · Ağır Sanayi ve Enerji Odaları Saha Analizi
Aksa Jeneratör Çerkezköy fabrikası FM200 gazlı yangın söndürme sistemi silindirleri ve borulama hattı
Aksa Jeneratör Çerkezköy fabrikasındaki FM200 gazlı yangın söndürme silindir grubu ve kontrol paneli.

Aksa Jeneratör Çerkezköy tesisinin jeneratör ve şalt odalarında NFPA 2001 ile ISO 14520 normlarına uygun FM200 gazlı söndürme altyapısı uygulandı.

25 bar silindirler ve hidrolik boru hattıyla korunan sistem, azot sızdırmazlık testleri tamamlanarak teslim edildi.

ENDÜSTRİYEL SANAYİAksa Jeneratör · Çerkezköy
TEMİZ GAZ AJANIFM200 (HFC-227ea)
SİLİNDİR TİPİ25 Bar Dikişsiz Çelik
TASARIM REHBERİNFPA 2001 & ISO 14520

Tasarım ve Saha Uygulama Akışı

ETAP 1Hidrolik AnalizTest odaları için FM200 gaz debisi modellendi.
ETAP 2Boru Hattı25 bar silindir ve çekme çelik boru montajı yapıldı.
ETAP 3Algılama PaneliÇapraz zonlu duman algılama sistemi devreye alındı.
ETAP 4SızdırmazlıkAzot sızdırmazlık testiyle onaylanarak teslim edildi.
İlgili Sayfalar: FM200 Sistemleri → Fabrika Yangın Güvenliği → Enerji ve Trafo Odaları →

Fenix Mühendislik tarafından tamamlanan tüm saha projelerini inceleyin →

FM200 Gazlı Söndürme Sistemi Teklif Talebi

Kritik tesisiniz için uluslararası hidrolik hesap, anahtar teslim montaj ve periyodik bakım teklifi hazırlıyoruz.

+90 212 618 07 01
Teklif Formu
7/24 Bize Ulaşın
